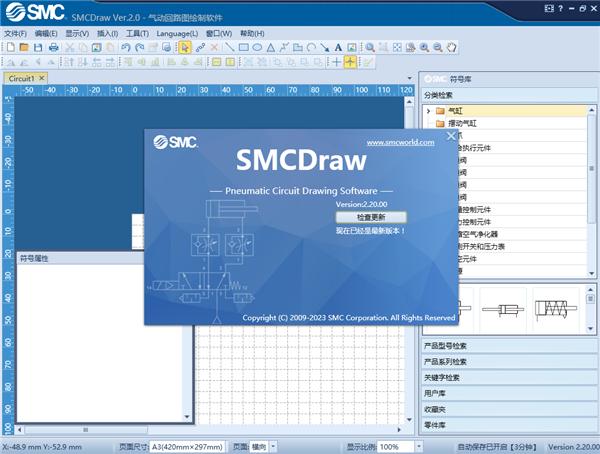

SMCDraw是一款面向工业自动化领域的专业气动回路绘图软件，主要用于工程师快速绘制标准化气动原理图。软件内置完整的气动元件符号库，支持拖拽式绘图操作，无需耗费大量时间绘制基础图形，能够大幅缩短气动回路图纸的设计周期。它适配设备研发、产线改造、教学实训等多种场景，绘图成果可导出多种通用格式，方便图纸交付与存档。
软件功能
1、软件内置海量气动元件符号库，支持分类、型号、关键词多种检索方式快速调取绘图符号。
2、支持拖拽元件符号至绘图区域，搭配配管连接工具，快速搭建完整的气动控制回路原理图。
3、可在已连接的配管线路中插入元件，支持配管拉直、弯折调整，灵活修改管路布局结构。
4、能够在图纸上标注元件代号、名称与型号信息，自动汇总元件清单，方便物料统计核对。
5、提供基础绘图工具，可绘制直线、矩形、椭圆等图形，用于图纸注释、边框以及辅助标注。
6、支持图形组合、取消组合与位置微调，可调整图形叠放顺序，批量对齐多个绘图对象。
软件特色
1、软件采用直观的拖拽绘图模式，上手门槛低，即使新手也能快速掌握气动回路图纸绘制方法。
2、内置符号库全部遵循气动行业标准规范，元件样式与 SMC 产品型号一一对应，图纸规范性更强。
3、提供多语言操作界面，可根据使用者习惯切换语言，满足国内以及海外项目图纸制作需求。
4、自带用户自定义图库功能，可保存常用回路模块，后续绘图直接调用，重复工作得到简化。
5、支持多图纸标签页同时编辑，工程师可并行设计多套气动方案，方便不同方案对比修改。
6、绘图过程中可查看元件属性信息，随时核对元件规格，降低选型错误带来的设计风险。
